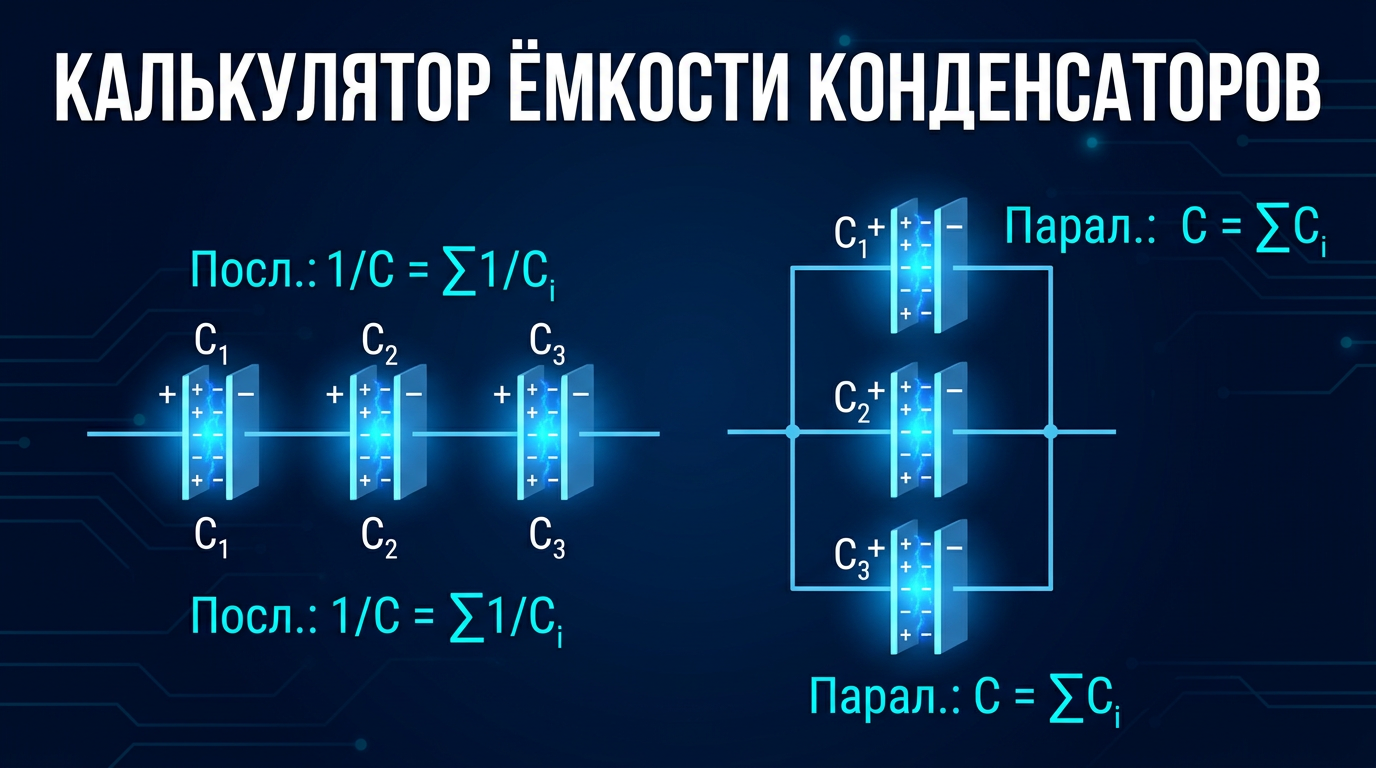

Конденсаторы можно соединять последовательно и параллельно. При разных способах соединения суммарная ёмкость вычисляется по разным формулам.
Параллельное соединение
При параллельном соединении ёмкости складываются: C = C1 + C2 + C3 + … Напряжение на каждом конденсаторе одинаково и равно напряжению источника. Суммарный заряд: Q = C·U.
Последовательное соединение
При последовательном соединении обратные ёмкости складываются: 1/C = 1/C1 + 1/C2 + 1/C3 + … Заряд на каждом конденсаторе одинаков. Суммарная ёмкость всегда меньше наименьшей из ёмкостей.
Энергия конденсатора
Запасённая в конденсаторе энергия: W = C·U²/2, где C — ёмкость в фарадах, U — напряжение в вольтах. Результат в джоулях.
Применение
Расчёт соединений конденсаторов применяется при проектировании фильтров, источников питания, высоковольтных накопителей и цепей переменного тока.
