Калькулятор импеданса RLC-цепи

Импеданс (полное сопротивление) Z — это комплексная характеристика сопротивления цепи переменному току, учитывающая активное сопротивление R и реактивные составляющие XL…

— Импеданс Z (Ом)

— XL = 2π·f·L (Ом)

— XC = 1/(2π·f·C) (Ом)

— Угол φ (градусы)

— Коэффициент мощности cos φ

Реактивные сопротивления

Индуктивное сопротивление: XL = 2π·f·L (Ом), где f — частота (Гц), L — индуктивность (Гн). Ёмкостное сопротивление: XC = 1/(2π·f·C), где C — ёмкость (Ф). XL растёт с частотой, XC — убывает.

Полное сопротивление

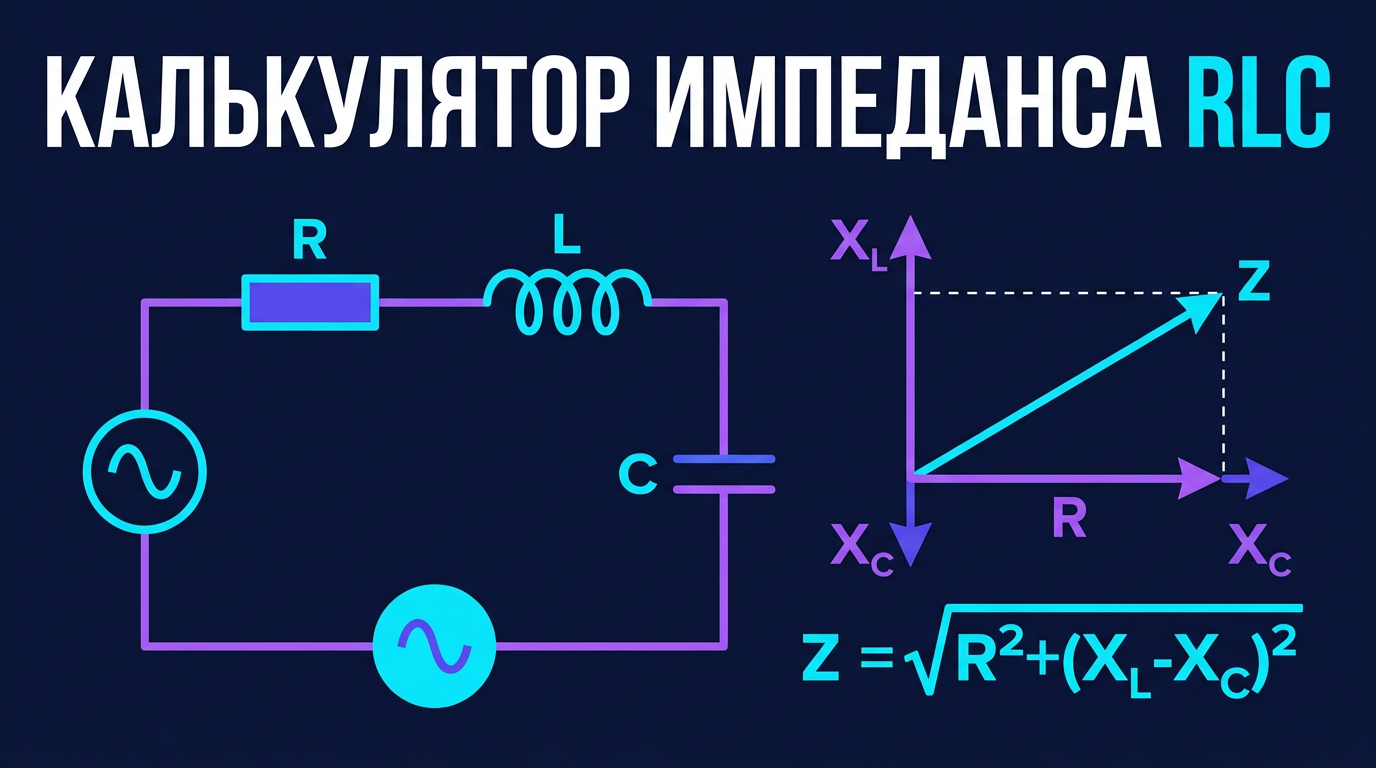

Z = √(R² + (XL − XC)²). При XL = XC наступает резонанс — Z = R (минимальное сопротивление).

Угол сдвига фаз

Угол между током и напряжением: φ = arctan((XL − XC) / R). При φ > 0 цепь индуктивная, при φ < 0 — ёмкостная. Коэффициент мощности: cos φ (чем ближе к 1, тем лучше).
