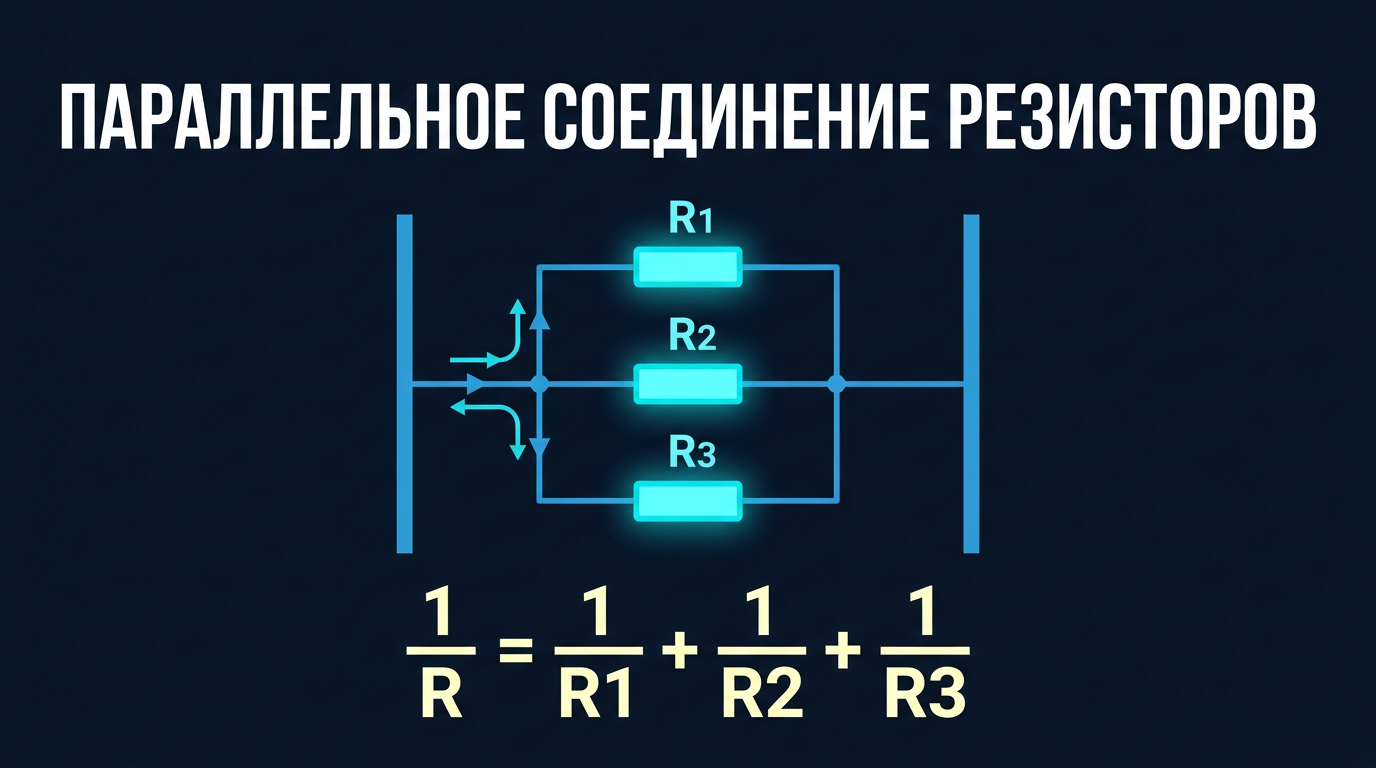

При параллельном соединении все резисторы подключены к одним и тем же точкам цепи, поэтому напряжение на каждом одинаково. Токи в ветвях складываются, а эквивалентное сопротивление всегда меньше наименьшего из резисторов.
Формула параллельного соединения
1/R_экв = 1/R1 + 1/R2 + … + 1/Rn, откуда R_экв = 1 / (1/R1 + 1/R2 + … + 1/Rn). Для двух резисторов: R_экв = R1 × R2 / (R1 + R2).
Как пользоваться калькулятором
Введите сопротивления резисторов (от 2 до 6). Нулевые значения не учитываются. Калькулятор покажет эквивалентное сопротивление, общий ток, токи в каждой ветви и суммарную мощность.
