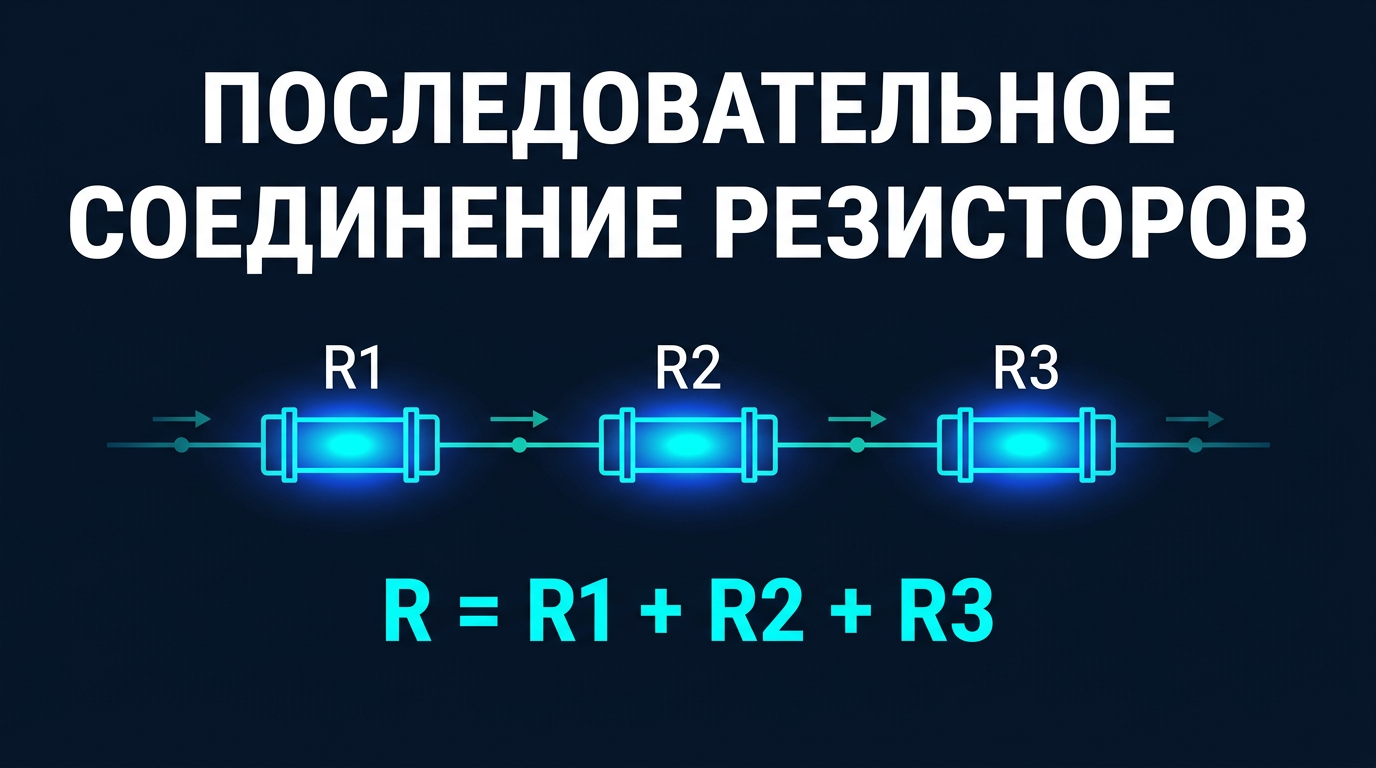

При последовательном соединении резисторы включаются один за другим в одну цепь. Через каждый из них протекает одинаковый ток, а напряжения складываются. Общее сопротивление такой цепи равно сумме всех сопротивлений: R_общ = R1 + R2 + … + Rn.
Как пользоваться калькулятором
Введите значения от 2 до 6 резисторов в омах. Не заполненные поля (0) игнорируются. Калькулятор показывает общее сопротивление цепи, ток при заданном напряжении и падение напряжения на каждом резисторе.
Свойства последовательной цепи
Ток во всех элементах одинаков: I = U / R_общ. Напряжение на каждом резисторе: Ui = I × Ri. Сумма падений напряжения равна напряжению источника. Если один элемент разомкнут — цепь не работает целиком.
